北京朝阳电缆厂分析如何快速测量电缆断点

北京朝阳电缆厂分享有几种方法可以准确、快速地测量电线电缆的断点：

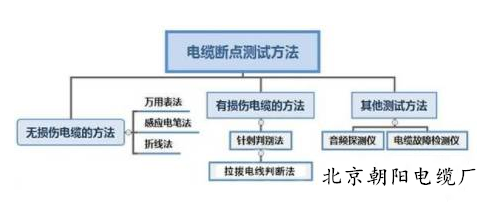

如上图所示，电线电缆的试验方法分为三种：一是未损坏电线电缆的试验方法，二是损坏电线电缆的试验方法，三是使用仪器的试验方法。

**，未损坏电线电缆的检测方法

一。使用数字万用表测试方法：

PS：数字万用表除了测量电压、电流、电阻、电容、晶体管等基本参数外，还可以灵活使用，进一步扩展功能，达到多用表的目的。数字万用表检测电线电缆断点的具体方法：

首先，北京朝阳电缆厂将带有断点的电线（电缆）一端连接到220伏市电电源的带电电线上，另一端悬挂在空中。将数字万用表拉至ac2v，从电线（电缆）的带电接入端开始，用一只手握住黑色表笔的*****，另一只手沿着电线的绝缘皮慢慢移动红色表笔，此时显示屏上显示的电压值约为0.445v，当红色表笔移动到一定位置时，显示屏上显示的电压突然降到0.0v（约为原电压的十分之一），电线（电缆）的断点距此位置（带电电线接入端）向前约15cm。

用这种方法检查屏蔽线时，如果只有芯线断开，屏蔽层没有断开，则不能用这种方法。

2。使用感应笔检测方法：

以下方法仅适用于无屏蔽层的各种电缆：感应测试笔（即用电子表一样的屏幕，可以检测电压和开关）。先将断点电缆周围的电缆电源排除，再将断点电缆接至带电导线上，使笔垂直于导线，按住“感应断点测试”按钮在导线上缓慢前进，当测试笔检测到的交流信号突然消失时，断点可在检测点判断，误差不大于10cm。

应注意，断点线周围的电缆不能通电。此外，需要提醒的是，这种方法并不是的。短电缆的作用是明显的。电缆越长，情况就越糟。这是一种不用电缆测试仪的简单方法。

三。折线检测法

将断线的一端连接到万用表的黑色表笔上，另一端连接到红色表笔上。将万用表的电阻设为200欧姆。在有可能断开的地方来回弯曲（例如经常弯曲的点）。北京朝阳电缆厂如果万用表显示有断点，这就是断点。如果无法判断，则**从电缆的一端弯曲，直到找到断点。这种方法适用于较短的电缆。

二、电线电缆破损检测方法

一。针刺检测法

将钢针逐段插入断开的电缆中，用万用表测量钢针与电缆端部的通断，判断电缆的断点。一般情况下，不建议使用，因为它会损坏绝缘层，而且在以后的电缆使用中，特别是在高湿度的环境中，容易引起其他问题。此方法使用电缆的开关来检查电缆的断点。

2。拉丝试验方法

用老虎钳拉电缆末端的断丝。如果断点在电缆的末端附近，绝缘皮很容易被拉下。该方法用于列车控制按钮电缆等电缆末端附近的断点。

三、仪器使用试验方法

一。音频检测仪：可检测地下电缆路径及近似故障点；电缆故障点。

2。电缆故障测试仪：可检测电缆的全长及电缆芯线的断开和短路故障点。

四、TDR电缆故障试验：断点短路

这里我们重点介绍TDR测试电缆故障的方法。

1、 测试同轴电缆的工作情况：

一。使用TDR测试功能测试同轴电缆时，请先按

进入TDR断点短路测试功能。

2。按装置**行的“参数设置”键进入线型选择，按上下键选择与轴线电缆线型相当的相应线型（如75-2、75-3、75-5），用装置自带的TDR鳄鱼夹连接线（仅适用于有TDR测量的产品）一端夹同轴铜芯，另一端夹同轴屏蔽铜线

三。点击设备的“确定”键进入测试：

四。短路试验时，可将另一端铜芯与屏蔽层铜线直接绞在一起，测定短路距离。测试结果表明，短路测试距离是相当准确的，这与我们准备的测试电缆的距离是一致的。

2、 测试双绞线的操作：

一。使用TDR测试功能测试同轴电缆时，首先输入TDR断点和短路测试功能。

2。按设备**行的“参数设置”键进入线型选择，按上下键选择相应的线型（如UTP cat 5E、UTP cat 6e）等双绞线，并用装有该装置的TDR鳄鱼夹连接线的一端（仅适用于测量TDR的产品）夹住双绞线的一端，另一端夹住双绞线的另一端。（注：电缆应为一对双绞线，如“白色橙色/橙色”或任何其他双绞线。否则，测试将不出来或测试将不准确。）

三。点击设备的“确定”键进入测试：

四。在测试短路时，可以通过将另一端的两根铜线直接绞在一起来测试短路距离。测试结果表明，短路测试距离是相当准确的，这与我们准备的测试电缆的距离是一致的。

3、 测试电话线的工作情况：

一。使用TDR测试功能测试同轴电缆时，首先输入TDR断点和短路测试功能。

2。按设备**行的“参数设置”键进入线型选择，按上下键选择相应线型电话线的线型，用装有本装置的TDR鳄鱼夹连接线的一端（仅适用于测量TDR的产品）夹持电话线的一端，另一端夹持电话线的另一端。点击设备的“确定”键进入测试。

三。北京朝阳电缆厂测试短路时，可将另一端相应颜色的两根铜线直接绞在一起，测试短路距离。测试结果表明，短路测试距离是相当准确的，这与我们准备的测试电缆的距离是一致的。

4、 测试RVV和RVVP电缆的运行情况：

一。使用TDR测试功能测试同轴电缆时，首先按进入TDR断点和短路测试功能

2。测试方法与电话线相同。

5： 电缆校准操作：

一。使用TDR测试功能测试同轴电缆时，首先按进入TDR断点和短路测试功能

2。按装置**行的“参数设置”键进入线型选择，按上下键选择“用户自定义”，用装有装置的TDR鳄鱼夹连接线的一端（仅适用于有TDR测量的产品）夹住电缆的一端，另一端夹住电缆。按开关键切换到“校准”键，点击“确定”键进入校准界面。

三。切换到线型选择功能并选择相应的线型。

四。首先，取出预先知道距离的电缆（如20米电缆），选择线路类型，检查测试距离。如果显示距离为19米，则可以在“电缆类型”下更改波速，按设备左右键增加波速，直到显示距离为20米，并调整到与预测电缆相同的距离。

5个。此时，显示的距离为校准距离，然后用校准距离对同一型号、同一厂家的电缆进行测试，使子测试距离相对准确。在校准界面选择“开始测试”按钮进行测试。

6。校准值仅限于不退出校准界面的操作。一旦退出，校准失败。如果仍然需要校准，可以再次进入校准界面。

6、 TDR测试总结：

应注意的是，在测试电缆的短路和断点时，另一端不得与任何设备连接，否则与测试的距离会有很大的偏差。测试距离受电缆质量等因素的影响。如果测试距离有几米的偏差，可以到断点检查附近是否有施工等因素导致电缆断线。
