北京朝阳电缆厂讲述电缆屏蔽过程的整体解决方案

北京朝阳电缆厂概念1：阻断外部电磁波（射频线）的干扰，或防止来自外部边界（信号线）的电缆中高频信号的干扰和电线之间的干扰（计算机电缆）。

北京朝阳电缆厂概念2：中高压电力电缆是一个平衡电场。除了确保绝缘屏蔽（半导电屏蔽）作为接地电位（中性点），接地故障电流也可以通过。

屏蔽效应：衰减干扰

吸收能量：涡流损耗

反射能量：电磁波在屏蔽层界面上的反射

反能：电磁感应在盾上产生反向电磁场。

北京朝阳电缆厂屏蔽层的作用与电磁波的频率有关。频率越高，效果越好。

屏蔽结构：编织、铜带、金属复合膜、面板屏蔽。

编织屏蔽

产品型号：RVVP、KVVP，编织屏蔽、DJYPVP，kvvp22等等。

金属编织屏蔽材料：软圆铜线，tr0.15，tr0.20，tr0.25

机械性能：伸长率：15%直流电阻：0.017241 omega.mm2/m外观

织造工艺参数：

紧密的间距：

编织角：30-60度

北京朝阳电缆厂编织密度P：钢丝表面覆盖物与整个表面的比率。

p＝1是无缝的，p＜1，间隙大，密度小。

P =（2p-p2）***

式中：单向覆盖率P = a.n.d/h.cosα

主轴直径为1/2 - D -单直径

N -金属丝编织角α=α- arctgh / PI号码（D T）

Weave diameter: D=D0 4D

北京朝阳电缆厂编织设备：16锭编织机、24台、32锭编织机等。

质量问题：

1、螺距不均匀：牵引环数、打滑、主轴转速和牵引速度不匹配。

2。密度不符合要求：锭数、根数、直径、螺距和编织角。

3，密度不均匀：钢丝张力由弹簧控制，不均匀。

4、编织层上有孔：断丝是由于钢丝张力不均匀、线的积压、锭子的不均匀张力和断线时的不当修理造成的。

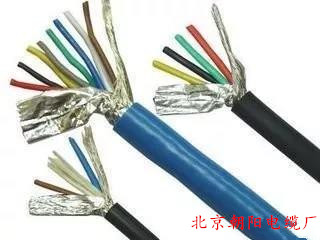

铜带屏蔽

Product models: KVVP2, KVVP2-22, DJYP2VP2, medium and high voltage power cables, etc.

铜带材料：复合铜带、裸铜带。

重叠：通常是重叠的包，重叠率不小于15%。

北京朝阳电缆厂重叠率的计算方法：

常规产品由单层铜带制成，铜带缠紧、圆、连续。铜带不应折断皮带，并将袋子排空。铜带不能损坏内部结构。

铜带屏蔽工艺参数表

模型

电压等级

芯数

铜条

重叠率

材料

层厚度×宽度

YJV，YJV22，

YJLV, YJLV22

1.8kv ~ 35kv

Single core

黄铜带

1×0.12×25/35

15% ~ 20%

1.8kV ~ 35kV

三核心

1×0.1×25/35

kvvp2，kvvp2-22

kyjvp2

kyjvp2-22

450/750V

从1点到37点

北京朝阳电缆厂合成或纯铜带

1×0.12×20/25／30/35／40/50

1×0.05×20/25／30/35／40/50

15% ~ 20%
